Kiểm định thang máy hay còn gọi là kiểm định kỹ thuật an toàn thang máy là quá trình kiểm tra, đánh giá tình trạng kỹ thuật của thiết bị dựa trên các Tiêu chuẩn, Quy chuẩn hiện hành nhằm đảm bảo an toàn trong quá trình sử dụng.
Trong lĩnh vực kiểm định an toàn thang máy người ta chia thang máy ra các loại sau:
- Kiểm định thang máy điện
- Thang máy thuỷ lực
- Kiểm định thang máy chở hàng
Tại sao phải kiểm định thang máy
Kiểm định thang máy nhằm đảm bảo an toàn trong quá trình vận hành. Bên cạnh việc đảm bảo an toàn cho người lao động thì việc kiểm định an toàn còn có lợi ích:
- Tăng năng suất lao động do thời gian làm việc của thiết bị không bị gián đoạn
- Giảm các chi phí bồi thường do tai nạn lao động gây ra
- Đảm bảo an toàn cho người và hàng hóa trong quá trình vận chuyển
- Là bằng chứng pháp lý cần thiết cung cấp cho các đơn vị bảo hiểm cũng như khách hàng khi đánh giá.
Tuân thủ các quy định của pháp luật trong việc sử dụng thiết bị có yêu cầu nghiêm ngặt về an toàn lao động.
Trước khi tìm hiểu chi tiết về vấn đề kiểm định thang máy chúng tôi xin cam kết rằng chi phí (bảng giá) cũng như quy trình, quy định, thời gian, thời hạn kiểm định mà kiểm định TICC đưa ra tốt nhất hiện nay. Ngoài ra chúng tôi còn là đơn vị độc lập nên sẽ kiểm tra và ra kết quả khách quan vì thế nếu quý khách hàng có nhu cầu thực hiện việc kiểm định kỹ thuật an toàn thang máy vui lòng liên hệ với chúng tôi để được tư vấn chi tiết.

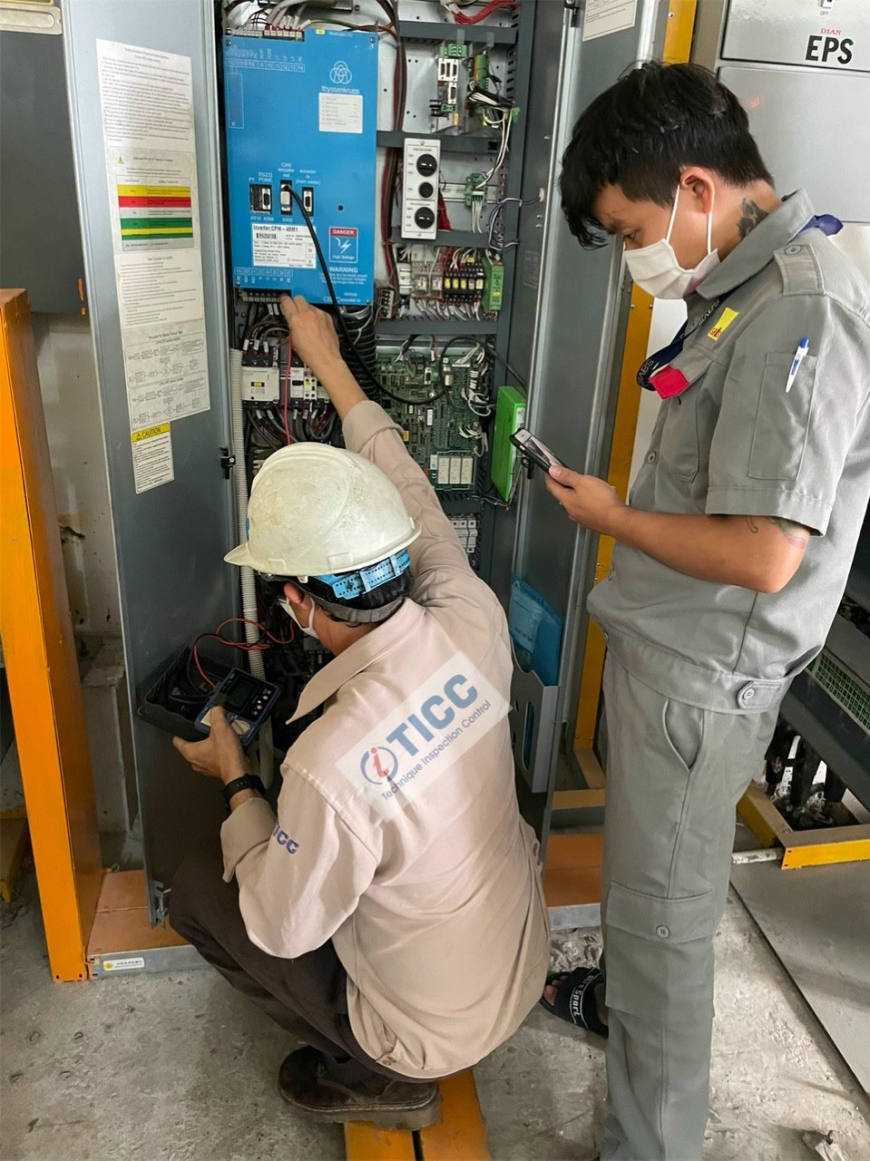

Quy trình kiểm định an toàn thang máy có thể thực hiện theo tuần tự các bước sau
Các bước kiểm định thang máy:
1. Bước 1: Kiểm tra hồ sơ, lý lịch thang máy
a) Lý lịch thang máy: Đánh giá theo các điểm 3.1.1 và 3.4.2 QCVN 02:2019.
b) Giấy chứng nhận hợp quy: Đánh giá theo điểm 3.1.2 QCVN 02:2019 (kiểm tra đối với trường hợp kiểm định lần đầu).
c) Giấy chứng nhận kiểm định, biên bản kiểm định đã được cấp (không kiểm tra đối với trường hợp kiểm định lần đầu).
d) Hồ sơ bảo trì: Đánh giá theo các điểm 3.5.1, 3.5.2.5 và 3.5.3.3 QCVN 02:2019.
đ) Hồ sơ bảo dưỡng, sửa chữa, thay thế (nếu có): Đánh giá theo điểm 3.5.2.5 QCVN 02:2019.
e) Hồ sơ thiết kế, hoàn công xây dựng giếng thang (kiểm tra đối với thang máy lắp đặt, kiểm định lần đầu): Đánh giá nội dung của hồ sơ theo các khoản 2.1.1.11, 2.1.1.12, 2.1.1.13, 2.1.1.14, 2.1.1.15 và 2.1.1.16 QCVN 02:2019.
2. Bước 2: Kiểm tra kỹ thuật bên ngoài
a) Kiểm tra tính đầy đủ và đồng bộ của thang máy, Đánh giá theo điểm 3.2 TCVN 6904:2001 đối với thang máy điện hoặc theo khoản 3.2 TCVN 6905:2001 đối với thang máy thủy lực; sự chính xác giữa hồ sơ của nhà chế tạo, lắp đặt so với thực tế (về các thông số, chỉ tiêu kỹ thuật, nhãn hiệu).
b) Kiểm tra sự chính xác giữa hồ sơ của nhà chế tạo, lắp đặt so với thực tế (về các thông số, chỉ tiêu kỹ thuật, nhãn hiệu).
c) Kiểm tra các khuyết tật, biến dạng của các bộ phận, cụm máy (nếu có).
d) Kiểm tra, khám xét tình trạng kỹ thuật của bộ phận, cụm máy.
đ) Kiểm tra việc bố trí các bảng điện, công tắc điện trong buồng máy; đường điện từ bảng điện chính đến tủ điện, từ tủ điện đến các bộ phận máy, các thiết bị giới hạn hành trình.
e) Kiểm tra khung đối trọng, tình hình lắp các phiến đối trọng trong khung, việc cố định các phiến trong khung.
g) Kiểm tra puli, đối trọng kéo cáp bộ khống chế vượt tốc:
+ Tình trạng khớp quay giá đỡ đối trọng;
+ Bảo vệ puli;
+ Thiết bị kiểm soát độ chùng cáp.
h) Kiểm tra các puli dẫn cáp, hướng cáp, che chắn bảo vệ.
i) Kiểm tra các đầu cố định cáp cả phía cabin và phía đối trọng.
k) Kiểm tra tổng thể về môi trường, điều kiện hoạt động của thang máy.
Đánh giá: Kết quả kiểm tra đạt yêu cầu khi thang máy có đầy đủ và đồng bộ các chi tiết, bộ phận cấu thành theo quy định, được lắp đặt theo đúng thiết kế của nhà sản xuất thang máy, không phát hiện các hư hỏng, khuyết tật hay hiện tượng bất thường và đáp ứng các yêu cầu tại khoản này.
3. Bước 3: Kiểm tra, đánh giá tình trạng kỹ thuật các bộ phận, chi tiết của thang máy
Việc kiểm tra, đánh giá tình trạng kỹ thuật của thang máy phải được kiểm định viên thực hiện đầy đủ theo các nội dung dưới đây:
a) Kiểm tra giếng thang
- Kiểm tra các thiết bị phải có trong giếng thang: Đánh giá theo điểm 2.1.1.6 QCVN 02:2019.
- Kiểm tra các thiết bị khác lắp đặt trong giếng thang: Đánh giá theo điểm 2.1.1.2 QCVN 02:2019.
- Kiểm tra môi trường hố thang: Vệ sinh đáy hố, thấm nước, chiếu sáng: Đánh giá theo điểm 2.1.1.16 QCVN 02:2019.
- Kiểm tra việc bao che giếng thang: Đánh giá theo các điểm 2.1.1.11, 2.1.4.6, 2.1.4.7 và 2.1.4.8 QCVN 02:2019.
- Kiểm tra các cửa cứu hộ, cửa kiểm tra: Đánh giá theo điểm 2.1.3 QCVN 02:2019.
- Khoảng cách theo phương ngang giữa bề mặt bên trong của vách giếng thang và ngưỡng cửa, khung cửa cabin hoặc mép ngoài cửa lùa: Đánh giá theo các điểm 2.1.4.7, 2.2.10, 2.2.11 và 2.2.12 QCVN 02:2019.
- Kiểm tra thiết bị kiểm soát đóng mở cửa tầng: kiểm tra tình trạng kỹ thuật, sự liên động của khoá cơ khí và tiếp điểm điện: Đánh giá theo các điểm 2.2.8 và 2.2.19.3 QCVN 02:2019.
- Chiếu sáng giếng thang: Đánh giá theo điểm 2.1.1.5 QCVN 02:2019.
- Thông gió giếng thang: Đánh giá theo điểm 2.1.1.4 QCVN 02:2019.
- Kích thước thông thủy của cửa tầng: Đánh giá theo các điểm 2.2.5 và 2.2.6 QCVN 02:2019.
- Không gian lánh nạn ở đỉnh giếng thang: Đánh giá theo các điểm 2.1.4.10 và 2.1.4.12 QCVN 02:2019. Đối với thang máy gia đình, đánh giá theo điểm 3.3.1 QCVN 32:2018.
- Không gian lánh nạn ở hố giếng thang: Đánh giá theo các điểm 2.1.4.11 và 2.1.4.12 QCVN 02:2019. Đối với thang máy gia đình, đánh giá theo điểm 3.3.2 QCVN 32:2018.
- Lối vào giếng thang: Đánh giá theo điểm 2.1.2 QCVN 02:2019.
- Kiểm tra bộ giảm chấn: Đánh giá theo điểm 2.7 QCVN 02:2019.
b) Buồng máy và các thiết bị bên trong buồng máy (không áp dụng đối với các thang không có buồng máy).
- Kiểm tra buồng máy và các thiết bị trong buồng máy: Đánh giá theo điểm 2.1.1.2 QCVN 02:2019.
- Kiểm tra lối vào buồng máy, các cao trình trong buồng máy lan can, cầu thang): Đánh giá theo điểm 2.1.2.4 QCVN 02:2019.
- Kiểm tra vị trí lắp đặt các cụm máy, tủ điện, đo đạc các khoảng cách an toàn giữa chúng và với các kết cấu xây dựng trong buồng máy: Đánh giá theo điểm 2.9 QCVN 02:2019.
- Kiểm tra môi trường trong buồng máy (nhiệt độ, chiếu sáng, thông gió): Nhiệt độ bên trong buồng máy phải duy trì trong khoảng từ +5 oC đến +40 oC. Đối với thông gió và chiếu sáng, đánh giá theo các điểm 2.1.1.4 và 2.1.1.16 QCVN 02:2019.
- Kiểm tra cửa ra vào buồng máy: Cánh cửa - khoá cửa, đánh giá theo các điểm 2.1.3.2.1 và 2.1.3.3 QCVN 02:2019.
- Chiếu sáng buồng máy: Đánh giá theo các điểm 2.1.1.5.4 và 2.1.2.2 QCVN 02:2019.
c) Cabin và các thiết bị bên trong cabin
- Kích thước thông thủy của cửa cabin: Đánh giá theo các điểm 2.2.5 và 2.2.6 QCVN 02:2019.
- Chiều cao thông thủy trong lòng cabin: Đánh giá theo điểm 2.3.1 QCVN 02:2019.
- Tải định mức và diện tích tối đa của cabin: Đánh giá theo các điểm 2.3.2 và 2.3.3 QCVN 02:2019.
- Bảng hướng dẫn sử dụng, hướng dẫn xử lý sự cố thang máy: Đánh giá theo điểm 2.3.5.4 QCVN 02:2019.
- Số điện thoại liên lạc với người có trách nhiệm: Đánh giá theo điểm 2.3.5.5 QCVN 02:2019.
- Hệ thống liên lạc khẩn cấp.
- Kiểm tra cửa thoát hiểm trên nóc cabin: Đánh giá theo điểm 2.3.10 QCVN 02:2019.
- Kiểm tra khoảng cách an toàn giữa cabin và đối trọng kể cả các phần nhô ra của 2 bộ phận trên không nhỏ hơn 0,05 m.
- Kiểm tra thiết bị điện an toàn kiểm soát trạng thái đóng mở cửa cabin: Đánh giá theo các điểm 2.2.17; 2.2.18; 2.2.19; 2.2.20; 2.2.24; 2.2.27 và 2.2.28 QCVN 02:2019.
- Kiểm tra khe hở giữa 2 cánh cửa cabin, khe hở giữa cánh cửa và khung cabin: Đánh giá theo điểm 5.3.1.4 TCVN 6396-20:2017.
- Kiểm tra tình trạng kỹ thuật và hoạt động của thiết bị chống kẹt cửa: Đánh giá theo các điểm 2.2.17; 2.2.18; 2.2.19 và 2.2.20 QCVN 02:2019.
- Kiểm tra khoảng cách an toàn theo phương ngang giữa ngưỡng cửa cabin và ngưỡng cửa tầng (giá trị này không lớn hơn 35 mm).
- Thiết bị báo quá tải: Đánh giá theo điểm 2.10.6.1 QCVN 02:2019.
- Hiển thị dừng tầng, độ chính xác dừng tầng: Đánh giá theo các điểm 2.3.4.4.1, 2.10.3 và 2.10.4 QCVN 02:2019.
- Khóa cửa: Đánh giá theo điểm 2.2.14 QCVN 02:2019.
- Chiếu sáng cabin: Đánh giá theo các điểm 2.2.21 và 2.3.14 QCVN 02:2019.
- Thông gió: Đánh giá theo điểm 2.3.13 QCVN 02:2019.
d) Thiết bị bảo vệ phòng ngừa cabin vượt tốc
- Bộ khống chế vượt tốc:
+ Trên bộ khống chế vượt tốc phải ghi đầy đủ thông số: Tốc độ hoạt động tương ứng với tốc độ thiết kế của thang máy, năm chế tạo và nhà chế tạo.
+ Trên bộ khống chế vượt tốc phải đánh dấu chiều quay tương ứng với chiều hoạt động của bộ hãm an toàn.
+ Kiểm tra tình trạng làm việc của bộ khống chế vượt tốc.
+ Đối với thang kiểm định lần đầu, bộ phận khống chế vượt tốc phải còn nguyên kẹp chì của nhà sản xuất. Khi thang máy đưa vào sử dụng, nếu thiết bị phải căn chỉnh thì phải được ghi chép lại đầy đủ việc căn chỉnh vào nhật ký bảo trì bảo dưỡng và người căn chỉnh phải ký, ghi rõ họ tên chịu trách nhiệm về công việc căn chỉnh này.
+ Tiếp điểm điện an toàn của bộ khống chế vượt tốc phải thường đóng khi thang hoạt động, khi tiếp điểm điện ngắt thang máy phải dừng hoạt động.
- Bộ hãm an toàn: Đánh giá theo các điểm 2.5.4, 2.5.5, 2.5.6, 2.5.7, 2.5.8, 2.5.9 và 2.5.10 QCVN 02:2019.
- Cáp thép:
+ Đánh giá theo điểm 2.5.11 QCVN 02:2019.
+ Đối với các cáp không đạt yêu cầu, phải được đánh giá và loại bỏ căn cứ vào quy định tại Phụ lục E TCVN 7550:2005.
đ) Đối trọng và khối lượng cân bằng, kết cấu treo, kết cấu bù và phương tiện bảo vệ có liên quan.
- Thiết bị treo cabin, đối trọng hay khối lượng cân bằng: Đánh giá theo các điểm 2.4.2 và 2.4.4 QCVN 02:2019.
- Puli máy dẫn động, puli đổi hướng: Đánh giá theo các điểm 2.4.3, 2.4.13 và 2.4.15 QCVN 02:2019.
e) Máy dẫn động và các thiết bị kết hợp
- Máy dẫn động và phương pháp dẫn động: Đánh giá theo điểm 2.8.11 QCVN 02:2019 đối với thang máy điện hoặc điểm 2.8.15 QCVN 02:2019 đối với thang máy thủy lực.
- Hệ thống phanh (tình trạng kỹ thuật của phanh, má phanh, lò xo phanh): Đánh giá theo điểm 2.8.3 QCVN 02:2019.
g) Hệ thống điều khiển, thiết bị an toàn
- Kiểm tra các thiết bị điện: Đánh giá theo điểm 2.9 QCVN 02:2019.
- Kiểm tra hệ thống điều khiển và các công tắc cực hạn: Đánh giá theo điểm 2.10 QCVN 02:2019.
h) Ray dẫn hướng: Đánh giá theo điểm 2.6 QCVN 02:2019.
i) Hệ thống cứu hộ
- Cứu hộ bằng tay: Đánh giá theo điểm 2.11.1.1 QCVN 02:2019.
- Cứu hộ bằng điện: Đánh giá theo điểm 2.11.1.2 QCVN 02:2019.
- Quy trình cứu hộ: Đánh giá theo điểm 2.11.1.4 QCVN 02:2019.
k) Điện trở cách điện, điện trở nối đất
- Điện trở cách điện: Đánh giá theo Bảng 16 TCVN 6396-20:2017.
- Kiểm tra kết quả đo điện trở nối đất: ≤ 4Ω (theo TCVN 9358:2012).
4. Bước 4: Thử vận hành thang máy
a) Thử không tải:
Cho thang máy hoạt động, cabin lên xuống 3 chu kỳ, quan sát sự hoạt động của các bộ phận.
ĐÁNH GIÁ KẾT QUẢ: Kết quả đạt yêu cầu khi thiết bị hoạt động theo đúng tính năng thiết kế, không phát hiện các hiện tượng bất thường.
b) Thử tải động ở hình thức 100% tải định mức:
Chất tải đều trên sàn cabin, cho thang hoạt động ở vận tốc định mức và kiểm tra các thông số sau đây:
- Dòng điện, Vận tốc, độ chính xác dừng tầng, bộ hãm cabin...
| Đánh giá: Kết quả đạt yêu cầu khi thang máy hoạt động đúng tính năng thiết kế và đáp ứng các yêu cầu nêu trên |
c) Thử tải động ở hình thức 125% tải định mức:
Chất tải 125% định mức dàn đều trên sàn cabin tại điểm dừng trên cùng, cho thang chạy xuống và kiểm tra:
- Phan điện từ, bộ hãm an toàn, khả năng thử kéo...
| Đánh giá: Kết quả đạt yêu cầu khi trong quá trình kiểm tra không phát hiện hư hỏng hoặc khuyết tật khác, thang hoạt động đúng tính năng thiết kế và đáp ứng các yêu cầu nêu trên. |
d) Thử bộ cứu hộ:
đ) Thử thiết bị báo động cứu hộ
e) Kiểm tra thiết bị hạn chế quá tải: Đánh giá theo điểm 2.8.3.2.4 QCVN 02:2019.
g) Thử bộ hãm an toàn đối trọng (nếu có): Phương pháp thử và Đánh giá theo điểm 4.2.3.2 TCVN 6904:2001.
h) Thử bộ giảm chấn: Phương pháp thử và Đánh giá theo điểm 4.2.5 TCVN 6904:2001.
i) Thử áp suất: Phương pháp thử và đánh giá theo điểm 4.2.8 TCVN 6905:2001 (áp dụng đối với thang máy thủy lực).
k) Thử các chương trình hoạt động đặc biệt của thang máy (nếu có):
- Hình thức hoạt động của thang máy khi có sự cố: hoả hoạn, động đất;
- Hình thức chạy ưu tiên.
l) ĐÁNH GIÁ KẾT QUẢ: Kết quả kiểm tra đạt yêu cầu khi thang máy có đầy đủ và đồng bộ các chi tiết, bộ phận cấu thành theo quy định, được lắp đặt theo đúng thiết kế, không phát hiện các hư hỏng, khuyết tật hay hiện tượng bất thường và đáp ứng các yêu cầu tại khoản này.
5. Bước 5: Xử lý kết quả kiểm định
a) Lập biên bản kiểm định với đầy đủ nội dung theo quy định.
b) Thông qua biên bản kiểm định
Thành phần tham gia thông qua biên bản kiểm định bắt buộc tối thiểu phải có các thành viên sau:
- Đại diện cơ sở hoặc người được cơ sở ủy quyền;
- Người được cử tham gia và chứng kiến kiểm định;
- Kiểm định viên thực hiện việc kiểm định.
Khi biên bản được thông qua, kiểm định viên, người tham gia chứng kiến kiểm định, đại diện cơ sở hoặc người được cơ sở ủy quyền cùng ký và đóng dấu (nếu có) vào biên bản. Biên bản kiểm định được lập thành hai (02) bản, đại diện cơ sở hoặc người được cơ sở ủy quyền và kiểm định viên thực hiện việc kiểm định thang máy mỗi bên có trách nhiệm lưu giữ một (01) bản.
c) Ghi tóm tắt kết quả kiểm định vào lý lịch của thang máy (ghi rõ họ tên kiểm định viên, ngày tháng năm kiểm định).
d) Nhập kết quả kiểm định vào cơ sở dữ liệu để in tem kiểm định và Giấy chứng nhận kết quả kiểm định (nếu có quy định).
đ) Dán tem kiểm định: Khi kết quả kiểm định thang máy đạt yêu cầu kỹ thuật an toàn, kiểm định viên dán tem kiểm định cho thiết bị. Tem kiểm định phải được dán ở vị trí dễ quan sát.
e) Cấp Giấy chứng nhận kết quả kiểm định:
- Khi thang máy có kết quả kiểm định đạt yêu cầu kỹ thuật an toàn, tổ chức kiểm định cấp giấy chứng nhận kết quả kiểm định cho thang máy trong thời hạn 05 ngày làm việc kể từ ngày thông qua biên bản kiểm định tại cơ sở.
- Khi thang máy có kết quả kiểm định không đạt các yêu cầu thì chỉ thực hiện các bước nêu tại điểm a và điểm b khoản 5 Điều 8 Quy trình này và chỉ cấp cho cơ sở biên bản kiểm định, trong đó phải ghi rõ lý do thang máy không đạt yêu cầu kiểm định, kiến nghị cơ sở khắc phục và thời hạn thực hiện các kiến nghị đó; đồng thời gửi biên bản kiểm định và thông báo về cơ quan quản lý nhà nước về lao động địa phương nơi lắp đặt, sử dụng thang máy
Thời hạn kiểm định định kỳ:
- Thang máy có thời gian sử dụng nhỏ hơn 15 năm: Thời hạn kiểm định là 2 năm/1 lần.
- Đối với thang máy có thời gian sử dụng trên 15 năm: Thời hạn kiểm định là 1 năm/1 lần
